Dans notre hobby, quand un modèle est fini, on aime bien le mettre sur un beau dio pour le mettre en valeur.
Pour amélioré le rendu de certaine herbes je vous propose la construction d'un appareil à planté des fibres à la verticale pour environ 5 euro.

le matos: une tapette à mouche électrique une passoire à thé, un à deux dominos, une pointe et du fil.


la bête à coeur ouvert


à noté que le bout de passoire manquant à été conservé à des fins de calage

on peut voir sur le circuit imprimé deux fils; le blanc ira sur la passoire et le vert sur la pointe


à ce moment de l'affaire il y a deux possibilités: ceux qui ont un fer à souder et les autres !
1: vous n'avez pas de fer; mettez un domino en prenant soin de faire chevaucher les fils dans le domino pour avoir un contact francs
2: vous avez un fer; soudez un fil sur la borne


on relie le fil blanc sur la passoire: sans fer; prenez suffisamment de fil pour le passer plusieurs fois à travers les mailles
avec fer; soudez sur la passoire


au bout du deuxième fil, soudez ou coincez le fil sur la pointe et placez le tout dans un domino en laissant une certaine longueur de pointe à l'extérieur (pointe de touche)



on met des piles



on appuis sur le bouton poussoir



la led s'allume le contact est mis



on teste: on entend un petit "tic" avec une étincelle bleue, ça marche tous les branchement sont correctement fait



un peu de pratique: encollez la surface à traiter; plantez la pointe dans la colle et saupoudrez avec les fibres jusqu'à résultats voulus; amusez-vous !

Chouette idée le tuto ;)

Très bonne idée et sûrement moins coûteux par apport au vrai ;)

J'avais l'intention de m'en bricoler un , donc ce tuto est le bienvenu

J’ai fait ce montage dernièrement et ça marche d’enfer. Je vous le conseille à tous.

Petite astuce supplémentaire : une pince croco sur le fil pour la pointe. ;)

Bravo ! on ne s'amuse jamais assez avec l'électricité statique

:D j'en ai fait un cet été et ça marche bien pour des petites surfaces ...
le domino avec la pointe à la place du clou peut-être mais le clou doit rayonner d'avantage...
et j'ai essayé avec de la peinture marron comme fond au lieu de la colle blanche ;)

[/url
][url=http://zupimages.net/viewer.php?id=19/07/wqym.jpg]

Le résultat est bluffant

Bravo pour ces tutoriels ;)
________________
Jean-Pascal

Je ressors ce sujet des limbes… je n’ai jamais réussi à faire fonctionner mon propre bricolage. Pourtant tout semble correct et j’ai vérifié les connexions électriques…

J’en suis venu à formuler une hypothèse : il y a une polarité à respecter ? La passoire chargée positivement et la masse chargée négativement ? Ou bien cela ne joue pas ?

Merci de votre aide

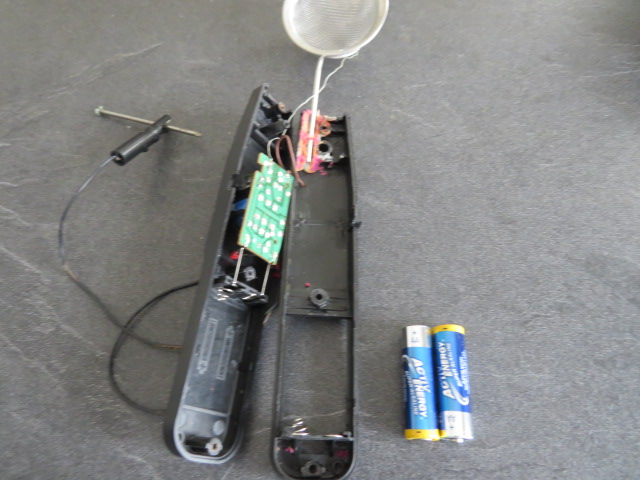

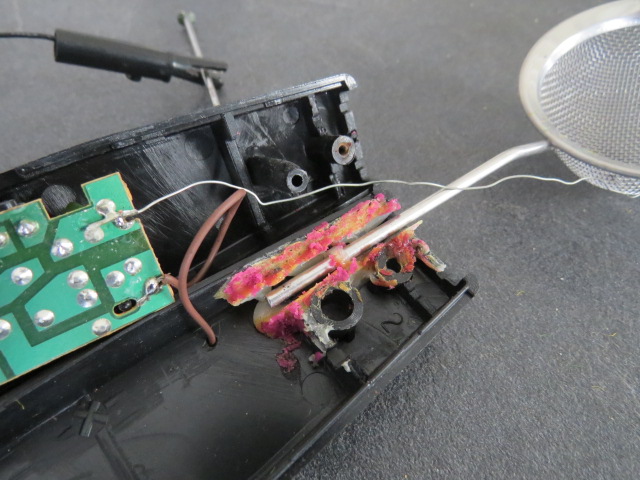

fait nous voir ton montage mais à priori c'est assez simple à fabriquer.
déjà si tu touche le clou avec la passoire ça doit faire des étincelles après il faut pratiquer
assez près du clou ce qui implique de ne pouvoir faire que des petites parties à la fois, de déplacer le clou
et pas la peine de remplir la passoire à bord .
mise en marche je remue avec un petit morceau de bois pour activer la descente, pour la position au dessus 4 à
5 cm à peu près trop bas les fibres (synthétique obligatoire) vont faire une touffe sous la passoire et trop haut
ça plante pas.
Courage

J'ai commencé à semer ma pelouse sur le terrain de ma maison JOUEF
en fait je me rappelais plus et 2cm c'est bien.

manu28021975 a écrit :Très bonne idée et sûrement moins coûteux par apport au vrai ;)

+1 bravo

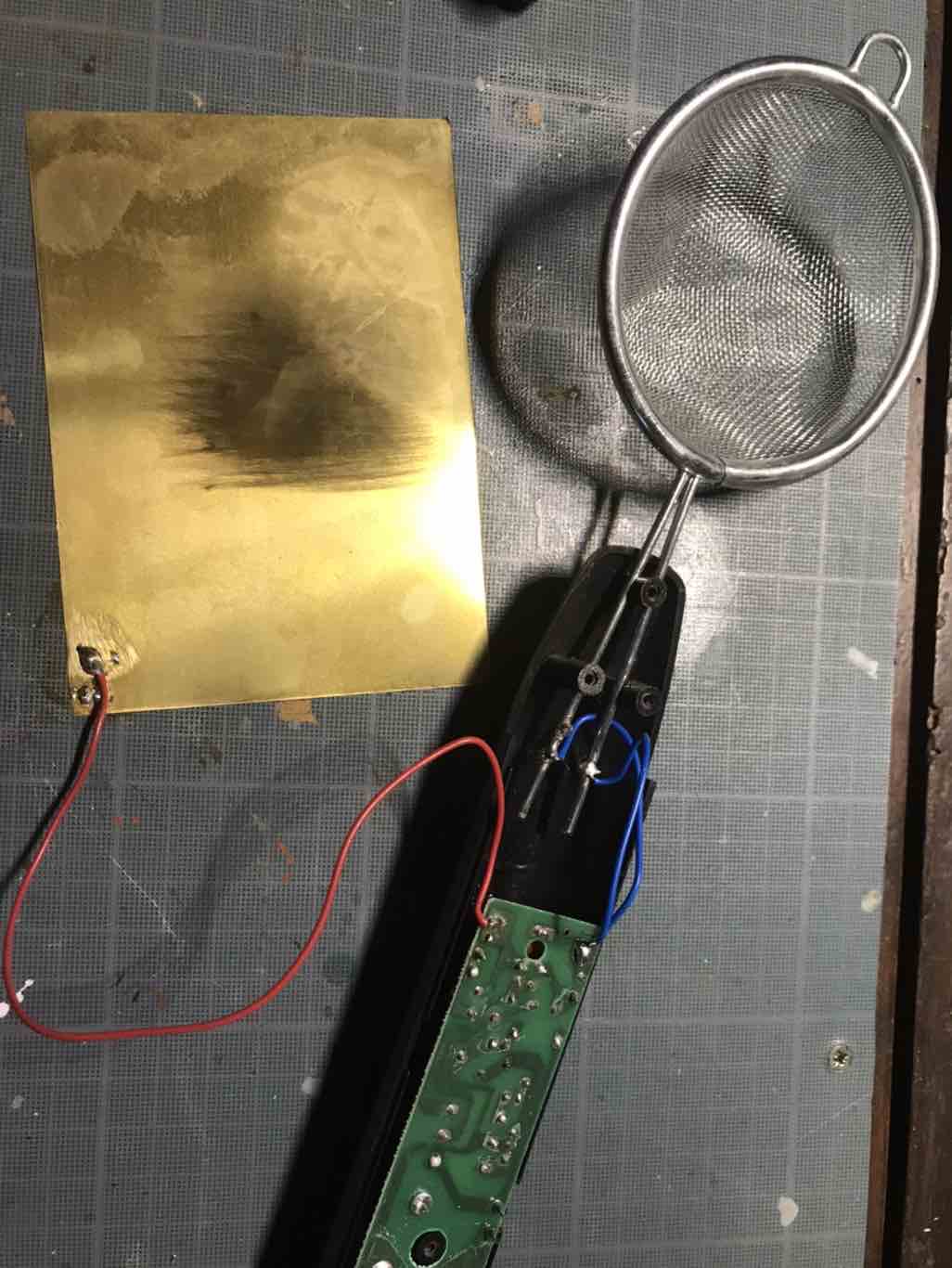

Voilà le mien qui ne fonctionne pas.
J’ai soudé une feuille de laiton à une des électrodes pour fabriquer des touffes d’herbes en série.

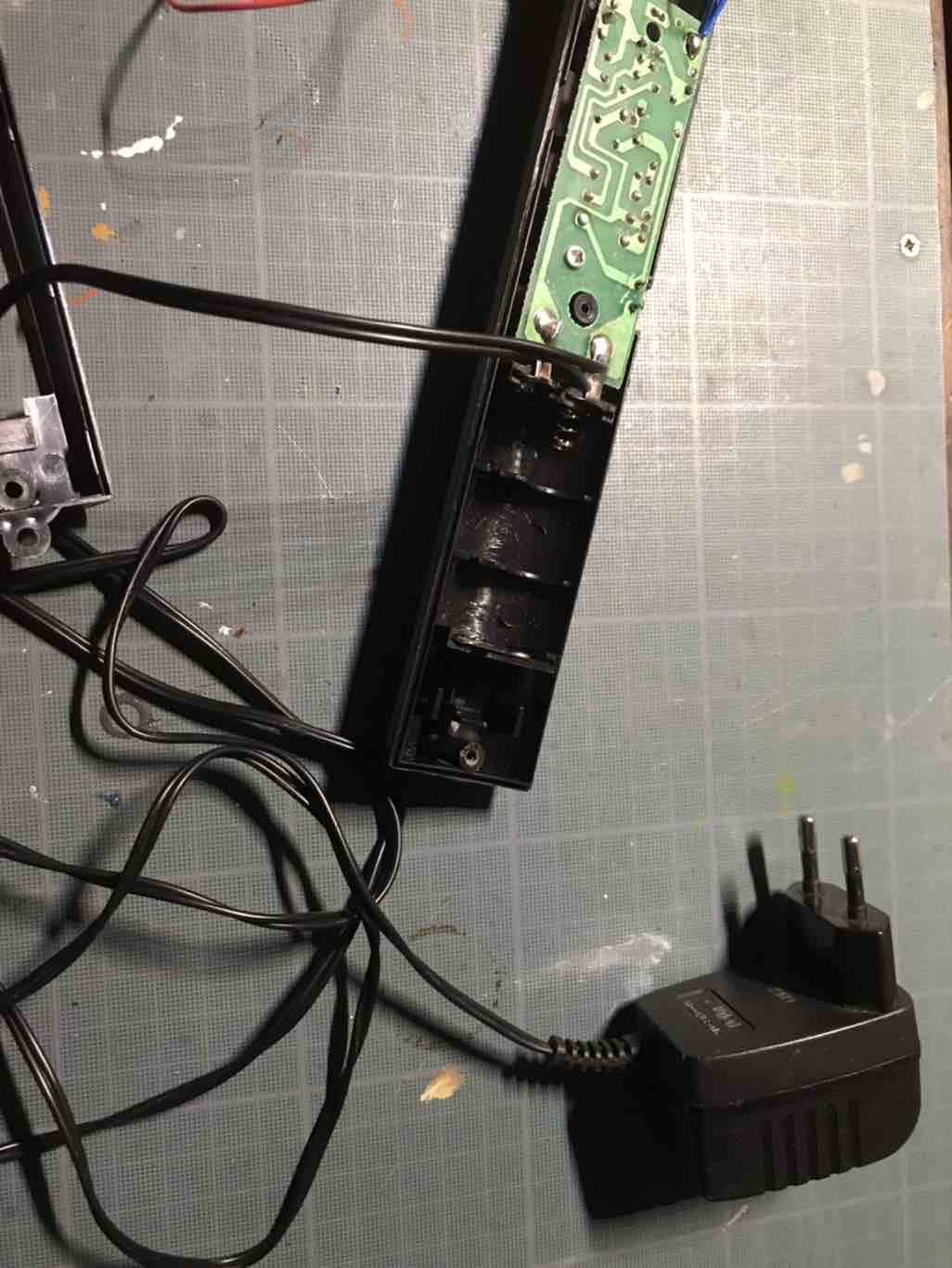

J’ai soudé une petite alimentation : la led s’allume quand j’appuie sur le bouton mais rien ne se passe du point de vue électrostatique. La feuille de laiton est elle une mauvaise idée ? Problème de polarité ? Manque de puissance ?

Merci de votre aide

Bien compliqué tout ça..
du 3 volts c'est peu donc faut trouvé la bonne hauteur et du bon flocage
le fil doit être branché sur la grille déjà
bon c'est du bricolage rien de plus mais même avec quelques ratés j'en suis content
j'ai pas de grandes surfaces à faire et il suffi de fractionner la surface..
bon j'ai une branche de la passoire qui a cassé (soudure chinoise je présume) mais du coup
je peut orienté la passoire si besoin.

Salut Fred, ton fil rouge irait bien sur la grille de la passoire et le bleu sur ta pointe de touche.
l'idée de la plaque en laiton est bonne, mais au regard de la puissance des piles, est-ce que ça ne boufferais pas trop de jus ?

jean-mi a écrit :Salut Fred, ton fil rouge irait bien sur la grille de la passoire et le bleu sur ta pointe de touche.
l'idée de la plaque en laiton est bonne, mais au regard de la puissance des piles, est-ce que ça ne boufferais pas trop de jus ?

Pour ma part, j’ai mis le fil passoire directement sur la grille de la passoire, le courant ne passant pas via le manche.
Premier test à faire : y a t’il étincelle entre fil rouge et fil bleu, ou entre plaque et grille de passoire. Si oui à la première question et non à la deuxième, c’est que mon intuition est bonne. Attention tout de même à la châtaigne…
Question, l’alimentation est de combien ?
Autre astuce, une pince crocodile au bout du fil rouge. Pratique pour pincer plaque de laiton ou pointe de contact.

Daventry a écrit :

jean-mi a écrit :Salut Fred, ton fil rouge irait bien sur la grille de la passoire et le bleu sur ta pointe de touche.
l'idée de la plaque en laiton est bonne, mais au regard de la puissance des piles, est-ce que ça ne boufferais pas trop de jus ?

Pour ma part, j’ai mis le fil passoire directement sur la grille de la passoire, le courant ne passant pas via le manche.
Premier test à faire : y a t’il étincelle entre fil rouge et fil bleu, ou entre plaque et grille de passoire. Si oui à la première question et non à la deuxième, c’est que mon intuition est bonne. Attention tout de même à la châtaigne…
Question, l’alimentation est de combien ?
Autre astuce, une pince crocodile au bout du fil rouge. Pratique pour pincer plaque de laiton ou pointe de contact.

C'est comme je l'ai indiqué le fil est sur le grillage et si tu touches en marche le fer c'est la chatâigne j'en ai fait l'expèrience
mais pas de danger ça m'a rappeler le fil au prés des vaches dans le temps.
faut préciser oublie de ma part qu'il faut être le plus près du clou c'est pour ça le bout de bois pour remuer le flocage.
Jean -mi a soulever un point le rayonnement ne doit pas se faire avec ta passoire qui
visiblement se trouve au-dessus?
Et ne se fait il pas qu'avec du fer?
tu veux faire des touffes sur la plaques! et les coller après ...
Il y déjà ce genre de produits en vente.

Merci pour toutes vos réponses. J’ai matière à comprendre le problème.

Oui, je sais que ce genre de produits est en vente - j’en ai déjà utilisé - mais cela me semble bien cher s’il est possible de trouver une solution personnelle.

Bon j’ai tout essayé sans succès jusqu’à tester le pont de diodes en étage de sortie. Les quatre diodes sont mortes.
Je n’avais qu’une alimentation 5 V pour 3 V prévus. J’avais pensé que de courtes impulsions n’étaient pas de nature à claquer le circuit mais j’ai dû être trop optimiste.

Plus qu’à racheter une nouvelle raquette.

Acheté en un chez petit matos pas cher et il marche. Rien à voir avec les prix des concurrents. Page Facebook Petit matos et tu trouveras leur catalogue

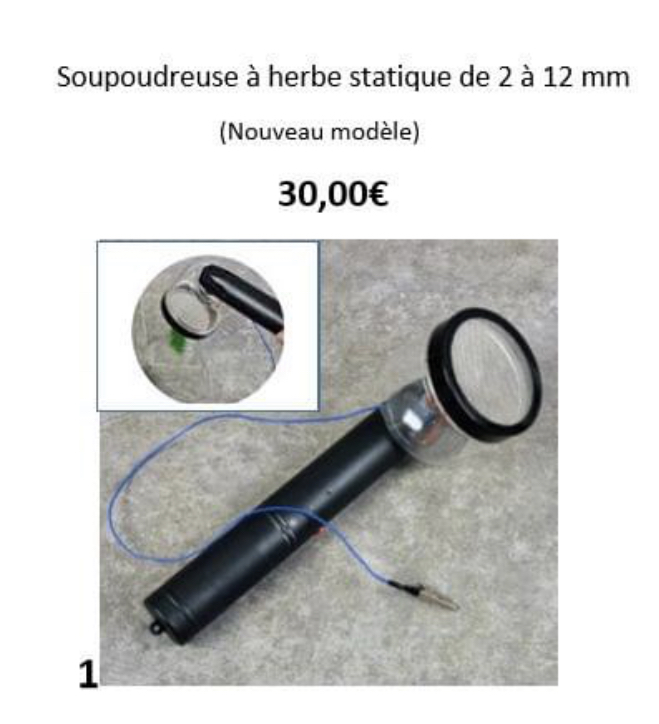

Je pense que Fred veux parler de ceci
Disponible sur le catalogue du petit matos disponible (pour ceux qui ont Facebook) ici

https://www.facebook.com/share/yuhbx8nzumdiPUVp/

Daventry a écrit :Je pense que Fred veux parler de ceci


Disponible sur le catalogue du petit matos disponible (pour ceux qui ont Facebook) ici

https://www.facebook.com/share/yuhbx8nzumdiPUVp/

Oui c'est bien ça et une joli panoplie de couleur varier pour faire de l'herbe

Oui je sais mais je préfère toujours une solution bricolée quand elle est possible.
Surtout que dans le cas d’espèce, c’est un bricolage mineur.
