[Max56]

Super travail au niveaux détail! et sympa les petites explications sur la partie chevalet

[Fred]

Jérôme ... tu m'énerves déjà

[Jérôme DELAMARE]

Jérôme ... tu m'énerves déjà

je suis vraiment désolé ............... ben en fait non mouhahahaha

[Jérôme DELAMARE]

Tourelle check, flèches check.... je passe au crochet, petite pièce mais gros dossier ! en effet, là encore, herpa a pris un raccourci... un raccourci qui ne convient pas . Le crochet si il possède la fonction de rotation n'a pas en revanche celle de la bascule, la bascule est surtout utile quand le crochet est posé au sol ou sur un camion. j'ai pris en main cette modification.

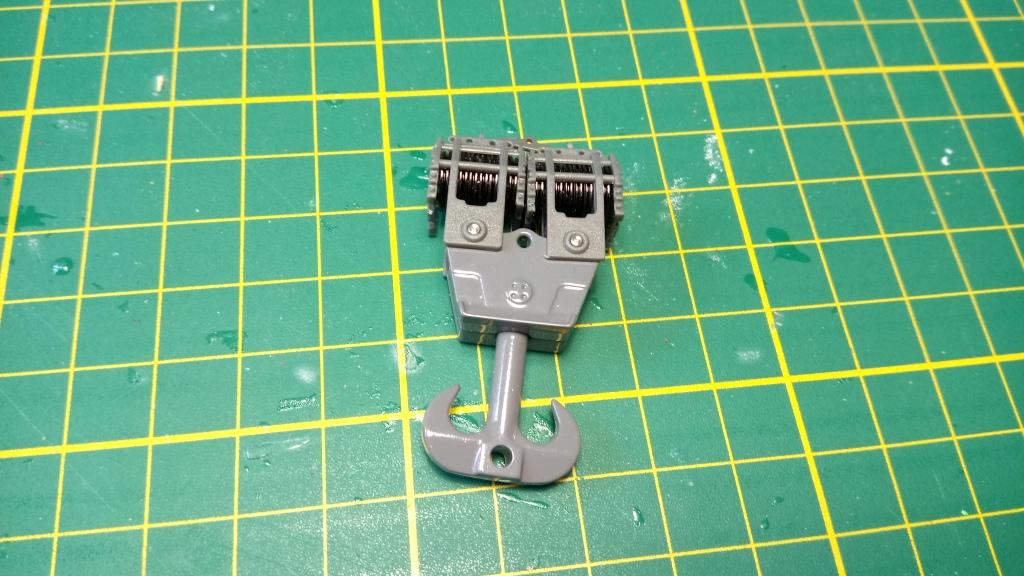

état des lieux avec le crochet 600 tonnes herpa

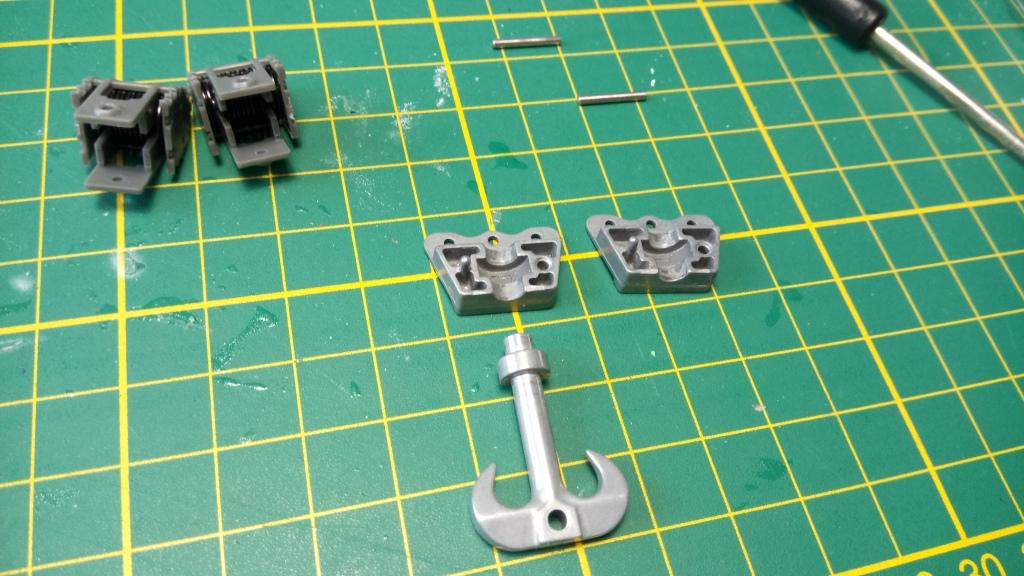

démontage et décapage de ce dernier

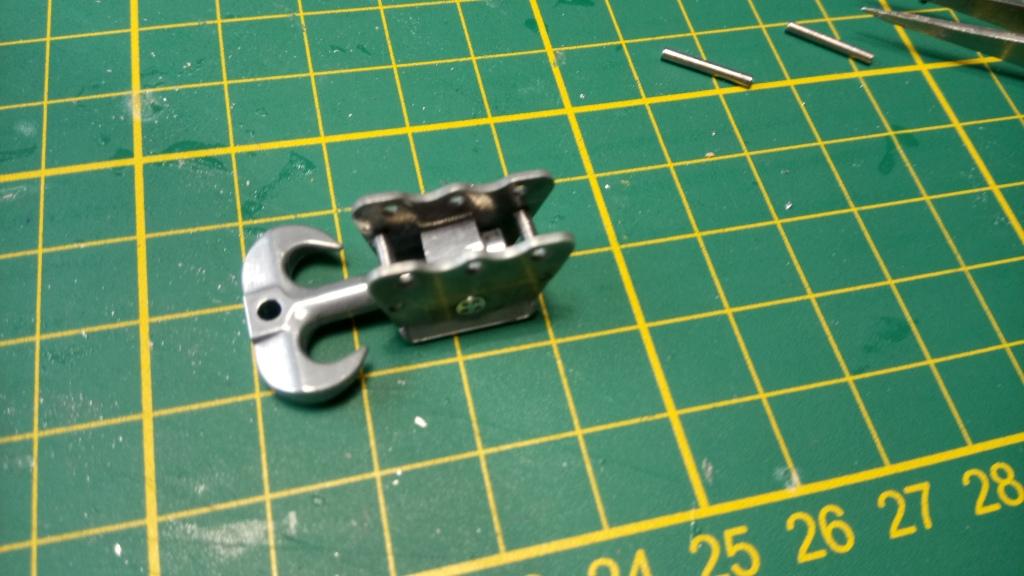

passage à la lime pour ne garder que les toles de coté


passage au tour de la partie crochet pour faire sauter la collerette sans reduire la longueur de la tige


petit confort lié au métier, fabrication du carré de liaison tige tole sur mon centre d'usinage 5 axes,


[Jérôme DELAMARE]

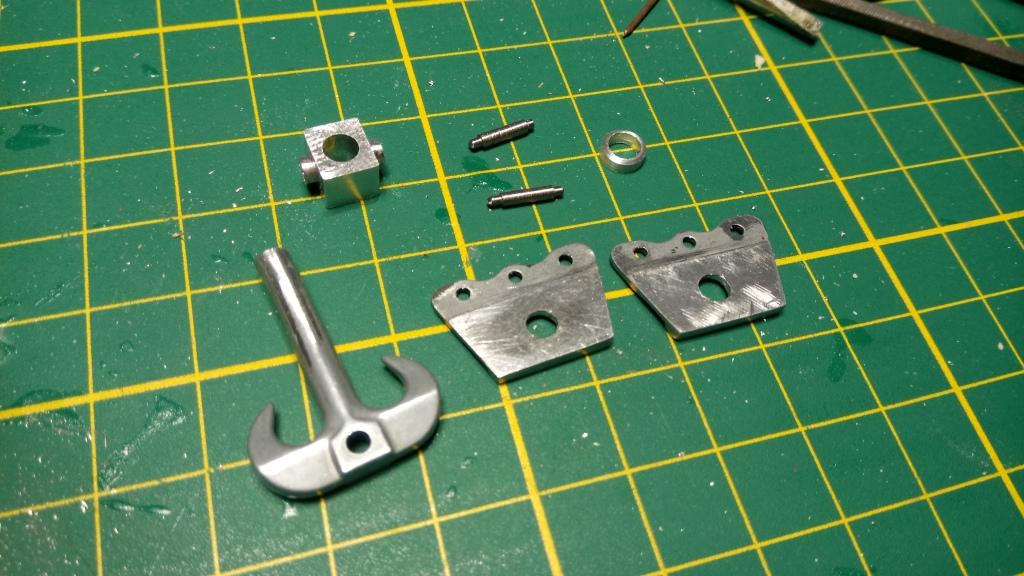

les nouvelles pièces sont faites en alu, nouveau carré, nouvelle collerette et nouveaux axes

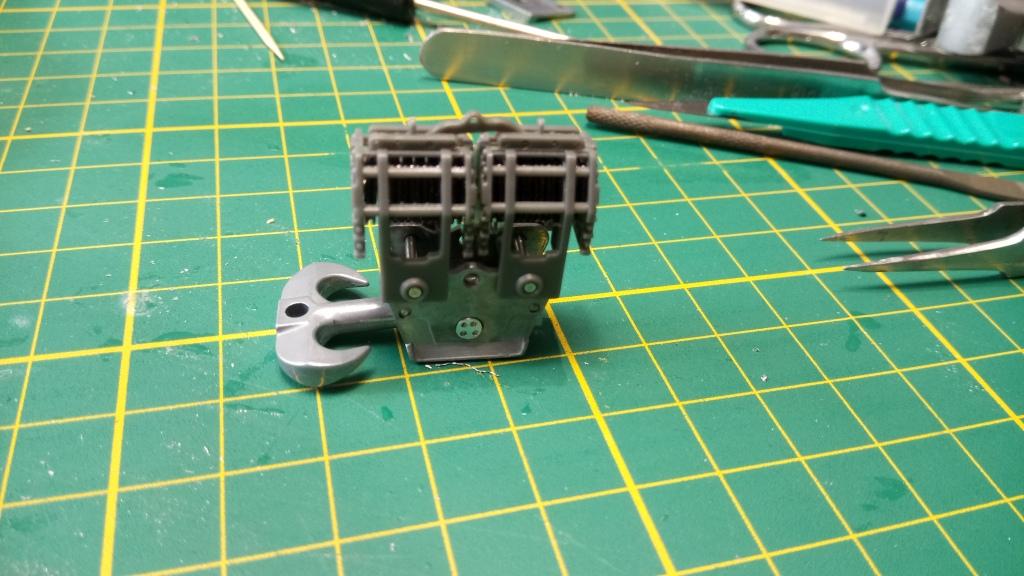

on passe au remontage pour vérification

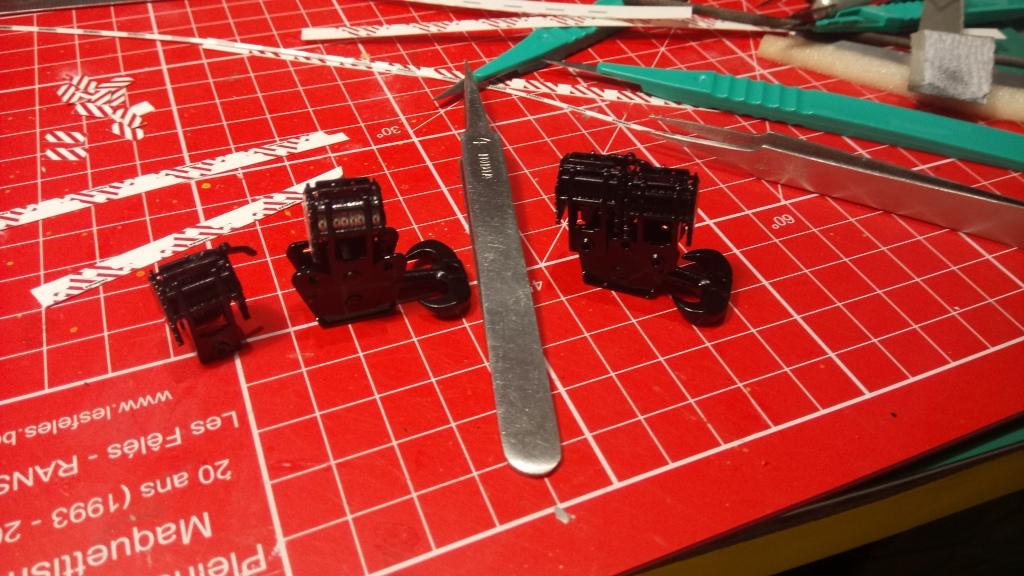

puis passage en peinture noire


du coup, j'en ai fait 2 un pour la ponpon et un pour les convois Felbermayr


[Fred21]

Certains vont t'envier ;) Max56 , tu vas pouvoir te lancer dans la production à mon avis.
Félicitations à toi pour ces tutos sur cette si belle grue pour les passionnés de levage.

[OS-KEN23]

Beau travail Jérôme
C’est de l’orfèvrerie industrielle !

[Magnum51]

Merci pour les explications!
Le crochet est une œuvre d’art!

[Eddy68]

Merci pour les explications!
Le crochet est une œuvre d’art!

+1

[Fred]

Merci pour les explications!
Le crochet est une œuvre d’art!

+1

+1
