La grue GRIFFET M 2 de chez HAXO Model

[gérard]

La maison est plus calme après Noël en famille, je peux être un peu plus avec vous

Un ami m'avais confié une notice "technique de conduite et d'entretien" dont je n'ai malheureusement que de mauvaises photocopies.

Mais en bref:
en effet, l'avant est à l'arrière, si je puis dire
Comme le fait remarquer Jean Paul, l'essieu moteur est à l'arrière.
pour les déplacements avec charge, le conseil est de caler le container sur le pare choc avant pour éviter le balant.
Le modèle reproduit par Haxo est unidirectionnel.
Le modèle AE71S3 , à la cabine plus ronde, est bidirectionnel, dispose de 2 volants et le siège conducteur est pivotant (visible sur le Doumen).
J'ai pu observer deux types de flèches en effet, je pensais à priori que la flèche "treillis" était pour les militaires, mais si R Pichon l' faite en version SNCF il a sans doute d'autres infos.

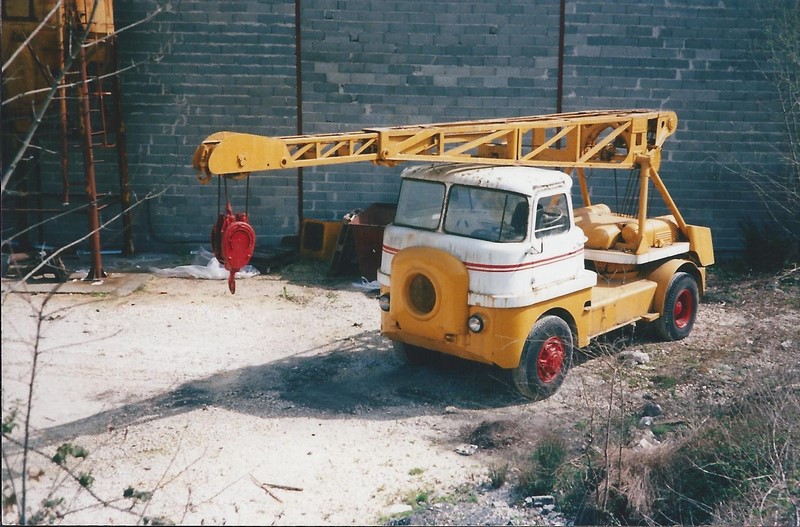

Sur le parc Doumen à Périgueux en 1997:

1997 03 21 griffet1 (Copier).jpg (156.54 Kio) Consulté 1749 fois

1997 03 21 griffet2 (Copier).jpg (181.16 Kio) Consulté 1749 fois

Gare de Caen, en 2019? (pas sûr de la date!)


Port de Couze, 1997 également:

1997 03 couze.jpg (158.04 Kio) Consulté 1749 fois

edit: dans le feu de l'action, j'ai écrit une bêtise: l'essieu moteur est à l'avant . . .

[gérard]

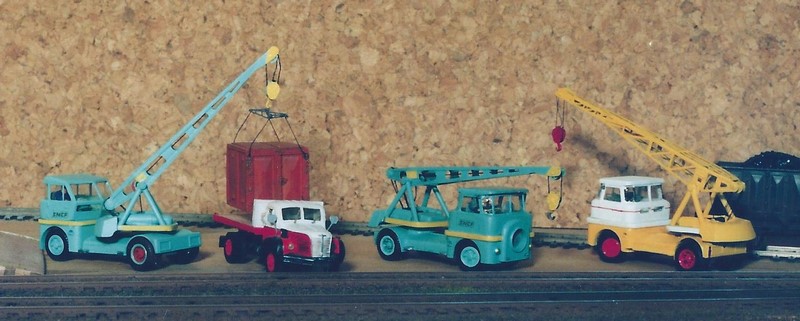

mes miennes à moi

2001 05 griffet4 (Copier).jpg (92.95 Kio) Consulté 1748 fois

[simtrex]

Je vois que sur la GRIFFET Doumen que tu nous présente Gégé, il y a une sorte de contre-poids, est-ce ça ?

1997 03 21 griffet1 (Copier).jpg (12.37 Kio) Consulté 1745 fois

Cette version existe au 1/87 ème, qui l'a produite ? Est-ce un kit ?



[gérard]

Jacques, je crois que c'est également Haxo qui avait sorti celle là, il y a quelques années.

Ce qui ressemble à un contre poids est un cache pour la roue de secours.

j'oubliais une autre précision: ces grues ont 2 roues motrices; les modèles militaires sont à 4 roues motrices.

[gérard]

Pour en finir avec "où est l'avant, où est l'arrière", je vous laisse méditer là-dessus:

griffet AE71S1.pdf

(712.28 Kio) Téléchargé 151 fois

griffet AE71S3.pdf

(642.57 Kio) Téléchargé 144 fois

. . . . . . il semblerait que même Griffet en perd son latin

[gérard]

mince, j'ai enregistré les docs précédents en PDF, dites moi si vous ne pouvez pas les lire, je les referais.


j'ai aussi ça:

griffet benne preneuse.jpg (829.09 Kio) Consulté 1728 fois

je ne sais pas ce que vaut ce croquis, mais il semble donc bien que la SNCF a eu des grues à flèche treillis !

[gérard]

d'ailleurs à propos de cette flèche treillis: elle est en deux parties, ce qui permet d'en modifier la longueur. Haxo s'est simplifié la vie en ne reproduisant pas cette caractéristique!

Je ne sais pas comment la flèche du modèle réduit est réalisé:
ça me parait bien trop compliqué à mouler en résine, est ce sorti d'impression 3D?

[GLB5R]

Le kit Haxo marqué second modèle sur la boîte n'a pas de cache roue de secours mais une flèche treillis


[MarcM]

Bonjour,
La mienne prête à décharger :


Bonne année à tous

[simtrex]

Un régal ce sujet !, un grand merci à tous les participants et à Gégé en particulier.
Comme le dit fort justement PIERRE, la mis en place des câbles serait un plus mais cela condamnerait la machine à la position "route"
Sur la version AE71S3 on voit bien les deux volants.....je comprend mieux !

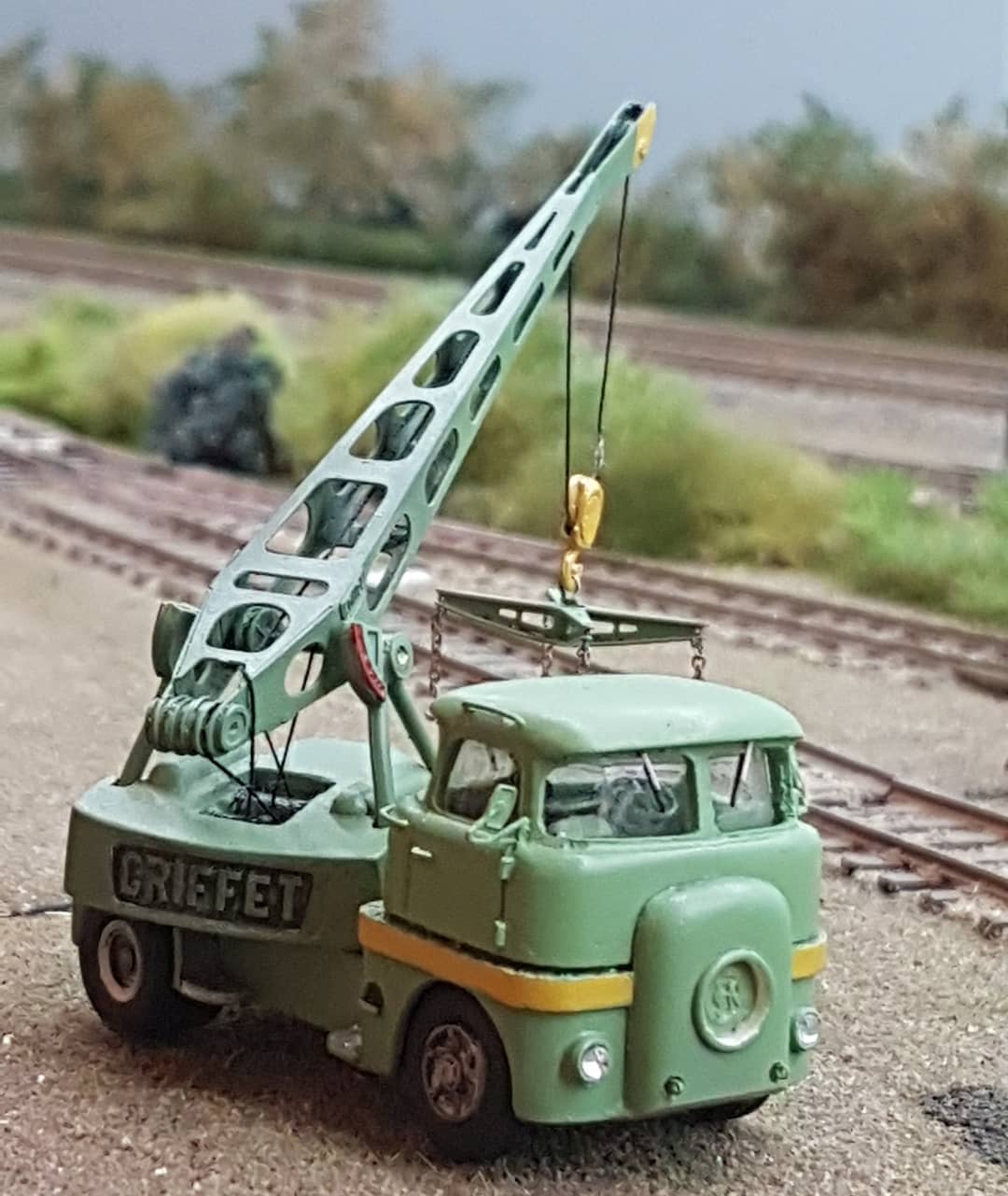

Cerise sur le gâteau, voici la superbe réalisation de notre Gérard dit Gégé . Je compte sur vous pour l’applaudir bien FORT !

S.MCM AG 2001 grue GRIFFET de M°SALQUE 1.jpg (428.24 Kio) Consulté 1696 fois
